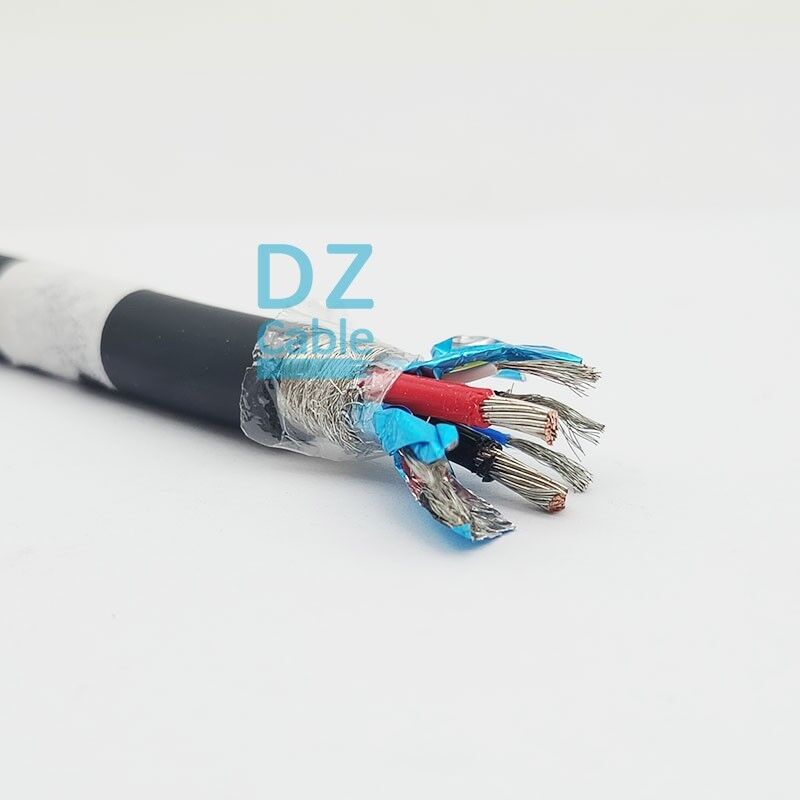

Câble robot flexible personnalisé hybride à double blindage

Nom De La Marque:	DINGZUN
Numéro De Modèle:	D358
MOQ:	palette ou selon vos besoins
Prix:	Négociable
Détails De L'emballage:	Emballage en carton / Emballage en tambour
Conditions De Paiement:	T/T

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE CCC REACH ISO9001

Type de câble:

Câble robot haute flexibilité

Spécifications du câble:

Multicœurs + Multipaires + Multitriades + Multiquads

Conducteur:

TC (CU/TC/SPC/NPC en option) classe 5 finement échoué (classe 1/2/5/6 en option)

Isolation:

Composé flexible en silicone (PVC/XLPE/FEP en option)

écran:

Feuille d'aluminium individuelle pour chaque paire et tressage TC global

armure:

Non blindé (SWA/GSTA en option)

Gaine:

Composé flexible en silicone noir (TPV/FEP/PFA/LSZH en option)

Application:

Les produits de base

Capacité d'approvisionnement:

10000 mètres par jour

Description de produit

Câble robot flexible personnalisé hybride double blindé

Ce câble robot flexible personnalisé est doté d'une construction hybride double blindée, spécialement conçue pour les applications robotiques et d'automatisation exigeantes nécessitant une flexibilité exceptionnelle, une intégrité de signal fiable et une protection EMI robuste dans les environnements à mouvement continu.

Les options de conducteurs offrent une flexibilité de conception : CU pour un usage général, TC pour la résistance à la corrosion, SPC pour les hautes fréquences et hautes températures, ou NPC pour la résistance à l'oxydation à température extrême. La construction finement toronnée de classe 5 offre une flexibilité optimale pour les applications robotiques, avec la classe 6 disponible pour une flexibilité maximale, ou la classe 1/2 pour les installations fixes. L'isolation en composé flexible silicone offre une stabilité thermique, une flexibilité et un faible dégazage exceptionnels, avec des options XLPE ou FEP pour des performances électriques ou thermiques améliorées.

Le système de double blindage combine un blindage individuel en feuille d'aluminium sur chaque paire pour éliminer la diaphonie entre les paires de signaux adjacentes, avec un tressage global en fil de cuivre étamé TCWB offrant une protection EMI externe complète pour l'ensemble du câble. La gaine en composé flexible silicone noir offre une flexibilité, une durabilité et des performances sur une large plage de températures exceptionnelles, avec des options TPV, FEP ou LSZH disponibles pour des exigences environnementales spécifiques.

Cette plateforme de câble robot hautement personnalisable s'adapte à pratiquement toutes les applications robotiques, des petits robots pick-and-place aux grands bras articulés industriels, garantissant une transmission fiable de l'alimentation, du contrôle et des données dans les environnements à flexion continue.

Caractéristiques clés et avantages techniques

Hybride double blindé pour une protection EMI maximale
Options de conducteurs : CU / TC / SPC / NPC pour répondre aux exigences de l'application
Options de classe : 1, 2, 5, 6 pour une flexibilité allant du statique à la flexion continue
Options d'isolation : Silicone / XLPE / FEP pour l'optimisation de la température et de l'électricité
Blindage individuel par paire éliminant la diaphonie
Tressage global TCWB pour une protection EMI externe
Options de gaine : Silicone / TPV / FEP / LSZH pour l'optimisation environnementale
Conçu pour les applications robotiques à flexion continue

Spécifications et construction

Paramètre	Détails
Type	Câble robot flexible personnalisé hybride double blindé
Options de conducteurs	CU / TC / SPC / NPC
Options de classe de conducteurs	Classe 1 / 2 / 5 / 6
Options d'isolation	Silicone / XLPE / FEP
Blindage individuel	Feuille d'aluminium par paire
Blindage global	Tressage en fil de cuivre étamé TCWB
Options de gaine	Silicone / TPV / FEP / LSZH
Application	Câble robot, automatisation, flexion continue

Pourquoi choisir cette plateforme de câble robot personnalisée

Cette plateforme de câble robot hautement personnalisable offre aux ingénieurs la flexibilité de sélectionner les matériaux et la construction exacts pour leur application robotique spécifique. Le matériau du conducteur, la classe de toronnage, le type d'isolation et le matériau de la gaine peuvent tous être optimisés pour la flexibilité, la plage de température, l'exposition chimique et les performances électriques requises. Le système de double blindage assure l'intégrité du signal dans les environnements d'automatisation électriquement bruyants.

Applications typiques - Résolution des défis robotiques critiques

Robots articulés industriels : Fournit un câblage à flexion continue pour les bras robotiques à 6 axes avec signaux d'alimentation, de contrôle et de rétroaction
Robots collaboratifs (Cobots) : Fournit un câblage flexible et sûr pour les systèmes robotiques interactifs avec l'homme
Robots Pick-and-Place : Permet des connexions à flexion continue à haute vitesse pour l'automatisation de l'emballage et de l'assemblage
Robots SCARA : Fournit un câblage fiable pour les bras robotiques d'assemblage à conformité sélective
Robots Delta : Fournit un câblage à haute flexibilité pour les robots à liens parallèles à haute vitesse dans l'emballage alimentaire et pharmaceutique
Véhicules à guidage automatique (VGA) : Fournit un câblage durable et flexible pour la navigation et le contrôle des robots mobiles
Robotique médicale : Fournit un câblage à faible dégazage et stérilisable pour les robots chirurgicaux et de rééducation

Questions fréquemment posées

Q1 : Quel matériau de conducteur dois-je choisir pour mon application robotique ?

R : CU pour un usage général, TC pour la résistance à la corrosion, SPC pour les hautes fréquences/hautes températures, NPC pour la résistance à l'oxydation à température extrême.

Q2 : Quelle classe de conducteur offre une flexibilité maximale pour la flexion continue ?

R : La classe 6 offre un toronnage ultra-fin pour une flexibilité maximale et une durée de vie de flexion la plus longue dans les applications à mouvement continu.

Q3 : Quelle isolation est la meilleure pour les environnements robotiques à haute température ?

R : Le silicone offre une flexibilité de -60°C à +200°C ; le FEP offre 200°C+ avec résistance chimique ; le XLPE offre d'excellentes propriétés électriques.

Q4 : Pourquoi le double blindage est-il important pour les câbles robotiques ?

R : Le blindage individuel des paires élimine la diaphonie entre les signaux sensibles ; le tressage global protège contre les interférences électromagnétiques externes provenant des moteurs et des variateurs.

Q5 : Quel matériau de gaine est le meilleur pour les applications robotiques avec exposition à l'huile ?

R : Le TPV et le LSZH offrent une excellente résistance à l'huile ; le silicone offre une large plage de températures et une flexibilité.
