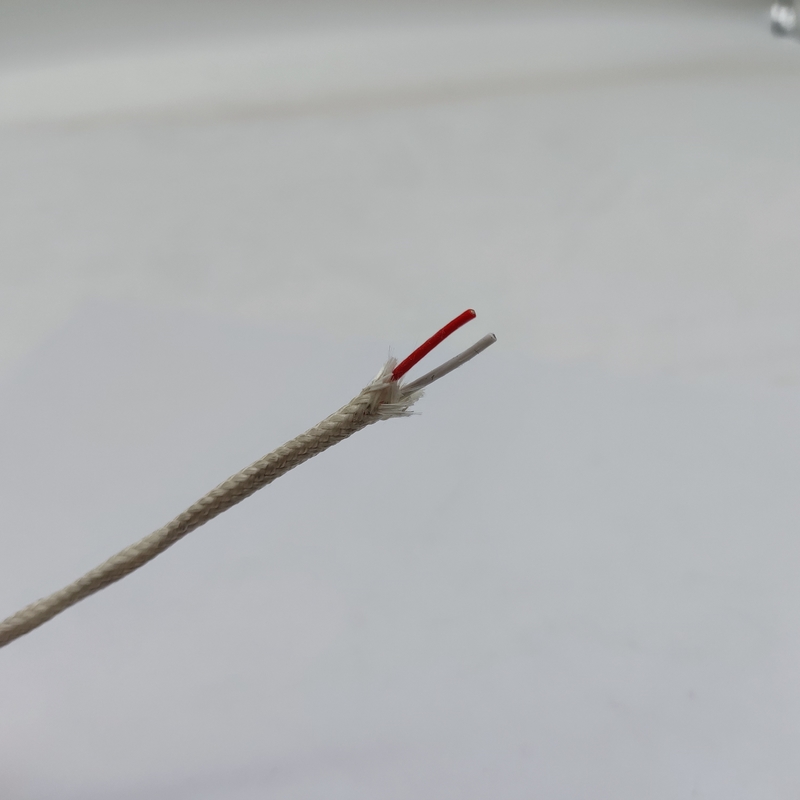

Cable à haute température en fibre de verre tressée 1 couple de câbles 60V

Introduction au projetCable à haute températureavec tresse en fibre de verre

Dans les industries modernes et les environnements d'applications électroniques complexes, les exigences en matière de performances des câbles deviennent de plus en plus strictes.Les câbles doivent avoir des caractéristiques stables et fiables.Les câbles à haute température avec tresses en fibre de verre jouent un rôle important dans de nombreux domaines, en raison de leur structure unique et de leurs excellentes propriétés.

I. Caractéristiques structurelles

1. Conducteur: le cuivre étainé est utilisé comme matériau conducteur.qui peut réduire efficacement la perte de résistance pendant la transmission du signal et assurer un transfert de courant stableLe traitement par placage d'étain améliore la résistance à l'oxydation du conducteur de cuivre.prolonger la durée de vie du câble et lui permettre de maintenir de bonnes performances électriques dans divers environnements complexes.

2. Détails structurels: la structure spécifique du conducteur est de 7/0.12Ce câble est composé de 7 fils de cuivre fins d'un diamètre de 0,12 mm, enroulés entre eux.ce qui facilite la flexion et l'installation pendant le câblage, et s'adapte à divers environnements de câblage complexes.

3. Couche d'isolation: le matériau d'isolation est le FEP (éthylène propylène fluoré).qui peut isoler efficacement les connexions électriques entre les conducteurs et entre le conducteur et le monde extérieur, empêchant les interférences du signal et les courts-circuits, tout en maintenant des propriétés physiques et chimiques stables dans des environnements à haute température,assurer la fiabilité de l'isolation du câble pendant le fonctionnement à haute température.

4. Nombre de cœurs: ce câble a une structure à 2 cœurs, ce qui convient aux scénarios d'application nécessitant la transmission simultanée de plusieurs signaux ou de puissance,comme la combinaison de lignes électriques et de lignes de signal dans certains appareils électroniques à petite échelle.

5. La couche la plus externe est constituée d'une couche tressée en fibre de verre, qui est une caractéristique majeure de ce câble.et résistance à la corrosionLa structure tressée assure non seulement une protection mécanique du câble, l'empêchant d'être endommagé par des forces extérieures, mais reste également stable dans des environnements à haute température,s'assurer que le câble peut fonctionner normalement dans une large plage de températures allant de - 40°C à + 200°C.

II. Performance électrique

1. Tension nominale: La tension nominale de ce câble est de 60 V, ce qui le rend approprié pour certains équipements électriques et appareils électroniques à basse tension.Il peut transmettre de façon stable la puissance et les signaux dans cette plage de tension, répondant aux exigences de fonctionnement normal de ces dispositifs.

2. Température nominale: sa plage de température de fonctionnement est de - 40°C à + 200°C, démontrant une excellente résistance à haute et basse température.Que ce soit près de fours industriels à haute température ou dans des environnements extérieurs froids, il peut maintenir de bonnes propriétés électriques et mécaniques, assurant le fonctionnement fiable des équipements.

III. Domaines d'application

1. Automatisation industrielle: dans les lignes de production automatisées dans des environnements à haute température, il est utilisé pour connecter divers capteurs, actionneurs,et contrôleurs pour assurer la transmission stable du signal et le fonctionnement normal de l'équipementPar exemple, dans les ateliers de laminage à haute température des aciéries, le câble doit fonctionner dans un environnement avec des rayonnements et des vibrations à haute température.La veste tressée en fibre de verre de ce câble résiste efficacement aux températures élevées et aux dommages mécaniques., assurant le contrôle automatisé stable et fiable de la chaîne de production.

2. Fabrication d'équipements électroniques: lors de la production de certains équipements électroniques à haute température,comme les équipements d'essai à haute température et les équipements de soudage électronique, ce câble peut être utilisé comme une ligne d'alimentation interne ou une ligne de signal.il peut assurer la stabilité des connexions électriques dans les équipements pendant le fonctionnement à haute température à long terme.

3. Aérospatiale: Dans le domaine aérospatial, certains équipements doivent fonctionner dans des environnements à température extrême.La résistance à haute température et à basse température, ainsi que la bonne souplesse de ce câble le rendent approprié pour le câblage de capteurs dans les compartiments du moteur de l'avion., les connexions internes des équipements électroniques par satellite, etc., assurant la précision et la fiabilité de la transmission du signal dans des conditions environnementales difficiles.

Les câbles à haute températureAvec leurs structures uniques et leurs excellentes performances, ils fournissent des solutions de connexion fiables pour de nombreuses applications à haute température.Avec le développement continu de la technologie, leurs perspectives d'application seront encore plus larges.
