Cable coaxial personnalisé résistant aux températures élevées

Introduction au projetTrès hautCable coaxial résistant à la température

Dans de nombreux systèmes électriques et électroniques, les performances des câbles jouent un rôle crucial.Les câbles coaxiaux résistants aux températures élevées sont devenus des composants indispensables..

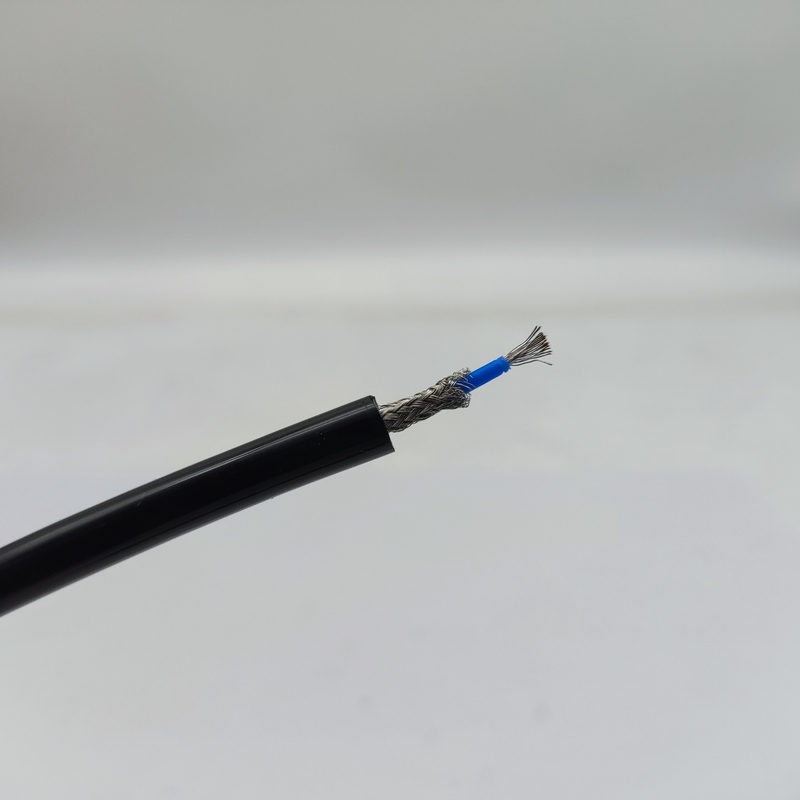

I. Analyse structurelle

1. Conducteur: le cuivre étanché est utilisé comme matériau conducteur.La couche d'étain peut empêcher efficacement l'oxydation du conducteur de cuivre pendant le processus d'utilisation., assurant la stabilité des performances électriques du câble pendant une utilisation à long terme.Une bonne conductivité électrique peut réduire les pertes d'énergie lors de la transmission du signal et garantir un transfert efficace du signal.

2. Couche d'isolation: le matériau d'isolation est le FEP (éthylène-propylène fluoré).prévenir les fuites de signal et les courts-circuitsEn même temps, il a également une excellente résistance à haute température. Il peut maintenir des propriétés physiques et chimiques stables dans des environnements à haute température,assurer le fonctionnement normal du câble.

3. Nombre de noyaux: Ce câble coaxial a une structure à noyau unique.Cette conception structurelle relativement simple convient à certains scénarios d'application avec des exigences de transmission de signal relativement simples, ce qui lui permet de se concentrer sur la fourniture d'un canal de transmission stable pour un seul signal.

4. Couche de protection: la couche de protection est faite de tresses de cuivre en conserve.s'assurer que les signaux transmis à l'intérieur du câble ne sont pas affectés par des champs électromagnétiques externesLa couche de protection en cuivre en conserve a non seulement un bon effet de blindage, mais aussi un certain degré de flexibilité, ce qui est pratique pour l'installation et le câblage des câbles.

5. La veste de câble est faite de SILICONE ( caoutchouc de silicone) qui résiste bien aux températures élevées et basses.Il peut maintenir une bonne élasticité et des propriétés mécaniques dans une large plage de température de - 40°C à + 200°CEn même temps, il possède également des caractéristiques telles que l'imperméabilité, la résistance à l'humidité et la résistance à la corrosion chimique,qui peut fournir une protection complète de la structure interne du câble.

II. Performance électrique

1. Tension nominale: la tension nominale de ce câble coaxial est de 300/500V, ce qui signifie qu'il peut fonctionner en toute sécurité et de manière stable dans un environnement avec une tension de phase de 300V et une tension de ligne de 500V.Cette conception de tension nominale le rend adapté à une variété d'équipements électriques et de systèmes électroniques à moyenne et basse tension..

2. Température nominale: sa plage de température de fonctionnement est de - 40°C à + 200°C, démontrant une excellente résistance à haute et basse température.comme les fours industriels, équipement de séchage à haute température, etc., il peut fonctionner normalement sans dégradation des performances ou dommages dus à une température excessive.comme les équipements de plein air dans les régions froides, le stockage au froid, etc., il peut également maintenir une bonne flexibilité et des performances électriques, assurant le fonctionnement normal des équipements.

III. Domaines d'application

En raison de ses excellentes propriétés telles que la résistance à haute température et l'anti - interférence, ce câble coaxial résistant à haute température est largement utilisé dans de nombreux domaines.Dans le domaine de l'aérospatiale, il est utilisé pour la transmission de signaux de capteurs, de systèmes de contrôle et d'autres équipements autour des moteurs d'avions; dans le domaine de l'automatisation industrielle,il peut être utilisé pour connecter des lignes de production automatiséesDans l'industrie pétrochimique, il convient au câblage d'instruments, de systèmes de surveillance, etc.dans des environnements à haute température et corrosifs tels que les raffineries de pétrole et les usines chimiques.

En conclusion, cettecâble coaxial résistant aux températures élevéesdoté de structures et de propriétés spécifiques, grâce à son excellente résistance à haute et basse température, ainsi qu'à de bonnes performances électriques et à de bons effets de blindage,joue un rôle important dans de nombreux scénarios d'application à haute température, offrant des garanties fiables pour le fonctionnement stable de divers types d'équipements.
