Le noyau de SIHF BPL 3 a protégé l'isolation examinée de Fep de câble de commande
  • Le noyau de SIHF BPL 3 a protégé l'isolation examinée de Fep de câble de commande
  • Le noyau de SIHF BPL 3 a protégé l'isolation examinée de Fep de câble de commande
  • Le noyau de SIHF BPL 3 a protégé l'isolation examinée de Fep de câble de commande
  • Le noyau de SIHF BPL 3 a protégé l'isolation examinée de Fep de câble de commande
  • Le noyau de SIHF BPL 3 a protégé l'isolation examinée de Fep de câble de commande
  • Le noyau de SIHF BPL 3 a protégé l'isolation examinée de Fep de câble de commande

Le noyau de SIHF BPL 3 a protégé l'isolation examinée de Fep de câble de commande

Lieu d'origine La Chine
Nom de marque Dingzun
Certification UL,CE,ISO9001
Numéro de modèle Z-43
Détails du produit
Conducteur Material:
Cuivre bidon
Échoué:
Échoué
Construction:
24AWG
Isolation:
FEP
Bouclier:
TRESSE BIDON DE CÂBLAGE CUIVRE
armure:
tresse de fil d'acier inoxydable
Gaine:
FEP
La température:
200C
Tension:
300V
Application:
Câble de commande
Mettre en évidence:

le noyau 3 a protégé le câble de commande examiné

,

Fep écran sur enveloppe isolante le câble de commande

,

24awg a protégé le fil de contrôle

Description de produit

Z-43

Détails : SIHF BPL

Description : câble 3 écran sur âme coaxial

Détails :
câble 3x coaxial de liaison
Conducteur : Cuivre plaqué argenté
Construction : 42/0.08
Isolation : FEP
Emballage : Bande de PTFE
Bouclier : câblage cuivre bidon tressé
Veste : FEP
Remplisseur : fibre de verre
Bouclier global : câblage cuivre bidon tressé
Veste externe : FEP
Écran : Inoxydable tressé
La température évaluée : 200 degrés
Tension évaluée 300V
Type : câble coaxial de liaison

→ plus de nouvelles

SPÉCIFICATIONS PRODUIT

A.W.G. No. de noyaux Section transversale de conducteur
mm^2
OD nominal
millimètre
Poids de cuivre
kg/km
Brut
Poids
kg/km
18 2 0,75 7,2 14,4 88
18 3 0,75 7,6 21,6 99
18 4 0,75 8,1 29 121
18 5 0,75 9,2 36 147
18 6 0,75 9,9 43 169
18 7 0,75 9,9 50 178
17 2 1 7,6 19 98
17 3 1 8 29 119
17 4 1 8,8 38 139
17 5 1 9,7 48 167
17 6 1 10,4 58 185
17 7 1 10,4 67 194
16 2 1,5 8,3 29 126
16 3 1,5 8,7 43 143
16 4 1,5 9,6 58 170
16 5 1,5 10,4 72 198
16 6 1,5 11,4 86 245
16 7 1,5 11,4 101 256
16 8 1,5 12,7 116 315
16 10 1,5 14 144 370
16 12 1,5 14,5 173 408
16 14 1,5 15,6 202 471
16 16 1,5 17 231 541
16 18 1,5 17,8 260 599
16 20 1,5 18,3 288 630
16 24 1,5 20,4 346 760
14 2 2,5 9,7 48 165
14 3 2,5 10,2 72 238
14 4 2,5 11,5 96 268
14 5 2,5 12,7 120 315
14 6 2,5 13,7 144 370
14 7 2,5 13,7 168 385
14 12 2,5 17,6 288 608
12 2 4 11,5 77 255
12 3 4 12,2 115 299
12 4 4 13,4 154 365
12 5 4 15,1 192 455
12 6 4 16,4 230 525
12 7 4 16,4 269 556
10 2 6 12,9 115 326
10 3 6 13,7 173 401
10 4 6 14,8 230 485
10 5 6 16,8 288 602
10 6 6 18,2 346 701
10 7 6 18,2 403 736
8 2 10 17,3 192 543
8 3 10 18,4 288 652
8 4 10 20,6 384 825
8 5 10 22,5 480 987
6 2 16 20,2 308 748
6 3 16 21,5 462 909
6 4 16 23,4 616 1183
6 5 16 26,2 770 1393
4 2 25 23,8 480 1046
4 3 25 26 720 1347
4 4 25 28,3 960 1678
2 2 35 27,2 672 1378
2 3 35 29 1008 1846
2 4 35 32,3 1344 2240
1 2 50 31,4 960 1869
1 3 50 33,5 1440 2384
1 4 50 37,2 1920 2702
2/0 2 70 35,3 1344 2482
2/0 3 70 38,3 2016 3314
2/0 4 70 42,5 2688 4074
3/0 2 90 41,4 1824 3380
3/0 3 90 44,8 2736 4299
3/0 4 90 49,8 3648 5339
4/0 3 120 48,8 3465 5277
4/0 4 120 54,1 4620 6571

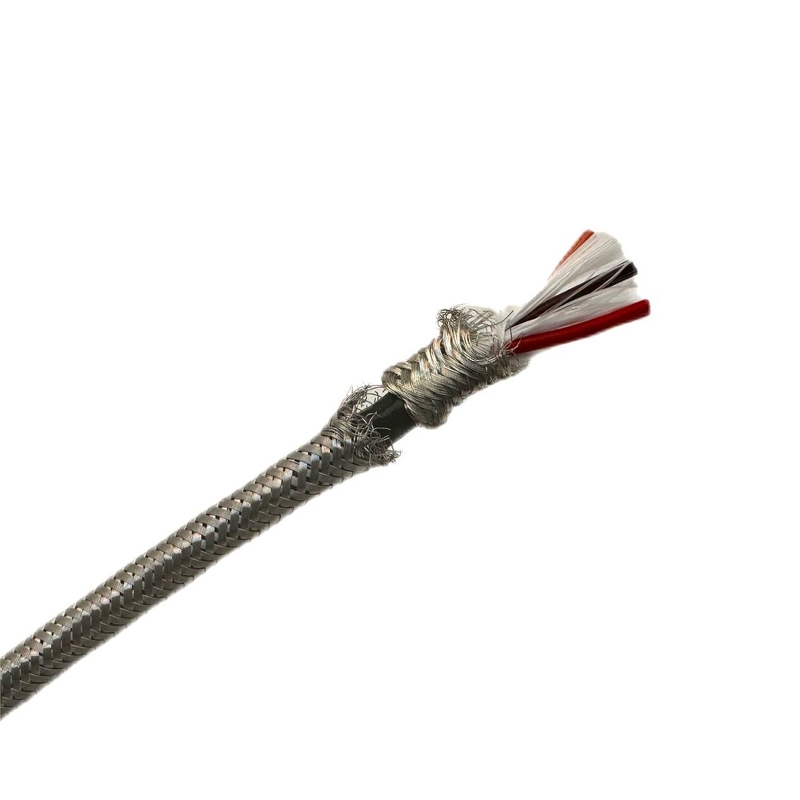

le câble 3 écran sur âme coaxial est un câble très compliqué. Premièrement, il est de 3 - construction coaxiale. Chaque câble coaxial de liaison contient : conducteur de cuivre argenté, avec l'isolation de fep et la bande de ptfe s'enveloppant, puis le tressage de cuivre bidon comme bouclier, finalement veste de fep.

Afin de faire le rond entier de câble et lisse, nous remplissons de fibre de verre, après, un bouclier global (tresse bidon de câblage cuivre), veste externe est FEP encore.

L'écran est fil d'acier inoxydable tressé pour protéger le câble entier contre l'abrasion et le déchirement.

Ainsi, nous pouvons trouver qu'il y a bouclier multi de couche pour assurer moins de perte de signal et aucune interférences. Et ce câble peut fonctionner à l'environnement de 200 degrés.

Le noyau de SIHF BPL 3 a protégé l'isolation examinée de Fep de câble de commande 0

Le noyau de SIHF BPL 3 a protégé l'isolation examinée de Fep de câble de commande 1
